销轴件
您当前的位置是：五金冲压 >> 销轴件平头带孔销定位销
发布时间：2014-09-10 15:46:20

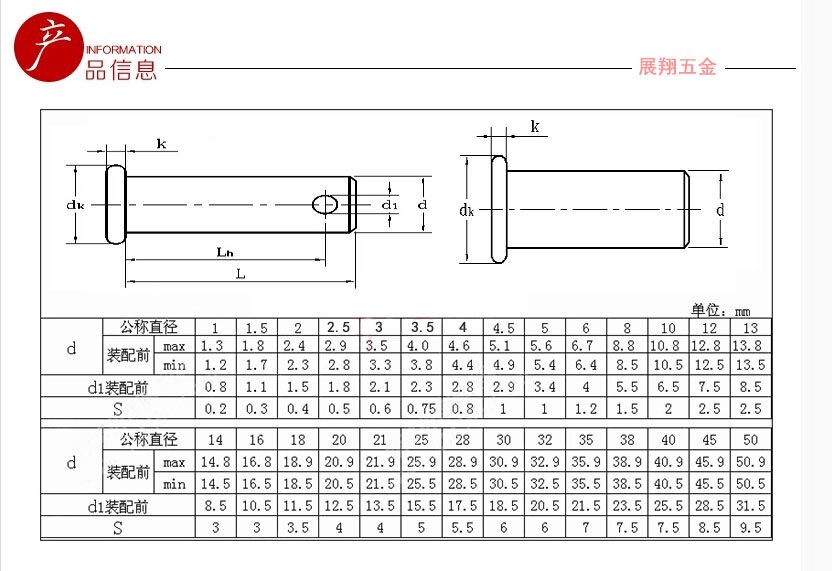

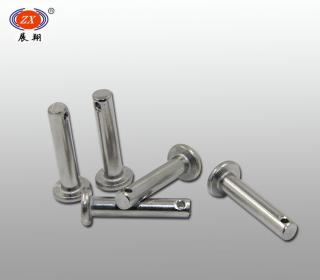

产品名称：平头带孔销定位销
产品详细说明：
销轴件制作流程：下料→车两端面，钻中心孔→粗车各外圆→调质→修研中心孔→半精车各外圆，车槽，倒角→修研中心孔→磨削→检验。
销轴件制作流程：下料→车两端面，钻中心孔→粗车各外圆→调质→修研中心孔→半精车各外圆，车槽，倒角→修研中心孔→磨削→检验。
1、精密销轴件工艺分析
该零件属于异形轴类零件，由圆柱面、轴肩和车槽等组成。轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆时退刀方便。定位销轴是在夹具体中做定位用的零件。
2、销轴件制作流程
下料→车两端面，钻中心孔→粗车各外圆→调质→修研中心孔→半精车各外圆，车槽，倒角→修研中心孔→磨削→检验。
3、销轴件材料说明
轴的材料、毛坯。 该定位销轴
材料为45钢，因其属于一般定位销轴件，故选45钢可满足其要求。 定位销轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠35mm的热轧圆钢作毛坯。
4、确定主要表面的加工方法
传动轴大都是回转表面，主要采用车削与外圆磨削成形。由于该传动轴的主要表面的公差等级(IT6)较高，表面粗糙度Ra值(Ra=1.6 um)较小，故车削后还需磨削。外圆表面的加工方案可为： 粗车→半精车→磨削。
5、确定定位基准
合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。由于该传动轴的几个主要配合表面对基准轴线均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。 粗基准采用热轧圆钢的毛坯外圆。中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作粗基准，先加工一个端面，钻中心孔，车出一端外圆；然后以已车过的外圆作基准，用三爪自定心卡盘装夹(有时在上工 步已车外圆处搭中心架)，车另一端面，钻中心孔。如此加工中心孔，才能保证两中心孔同轴。
应用于航空、航天、军工、汽车、摩托车、通讯、制冷、光学、家电、微特电子、电子、钟表等行业的各种高精度、多批量、外形复杂的轴类零件的精密复合加工。
1、订单交期
1、本公司所有商品都是来图来样即可订做。
2、订单生产周期一般3-10天
3、 急单处理：我司有急单加快处理流程，会以最快的速度给您完成
2、厂家货源正品
本公司承诺凡是本店出售的产品均为原厂正品，且所有产品均符合国家生产标准，经过质检认证，质量绝对过关请放心购买。并且我们可根据客户需要开具发票！
3、关于规格
本店出售产品均为国标规定标准件，如果您需要其他规格您可以直接来电或者联系在线客服哦，我们可根据您的需求来定制的哦！
4、关于颜色
本店商品均为实物实拍，由于光线及个人电脑显示器等因素，难免会有微妙色差，但是我们尽量把色差控制在合理的范围内，也相信产品质量好大过微妙色差问题。用过的都说好
5、关于客服
我们提供专业细心的客服服务，您在购物时候有任何问题或其他问题请联系客服哦！
6、关于售后
我们不仅注重售前指导，产品质量，更注重售后服务，您在购买本店产品后若发现相关问题或者需要操作指导的请和我们联系哦！
7、样品收费标准
1、普通弹簧，标准规格材料范围内，我司做样收取相应费用；
2、特殊性材质，特殊规格（非标准规格）打样需收取相应费用；
3、高难度弹簧，复杂型，打样需收取相应费用；
8、样品收费承诺
1、对于收取样品的费用，下订单达一定量后（量是根据产品来定），退回样品费；
2、对于收取样版的费用，快递费我方承担；
3、对于收取样版的费用，直至做到OK为止；
9、关于付款方式
我们提供网上转账、支付定方式、快递代收方式等
10、关于发货
我们与多家快递合作，一般情况下我们根据地区用默认的快递，亲如果要用指定的快递，请在订单后备注或者和客服联系。否则我们将默认为自己的快递，在发货前请注意和客服核对您的收货地址和联系方式等信息，否则因收货地址不详或您自己指定的快递出现盲区和拒收等原因造成的损失由您自己承担哦。
